44鍵紅外LED音樂控制器用于控制各種能夠實現RGB顏色變化的恒壓led燈具，例如：RGB LED燈條、LED模組、LED燈串等;電源屬于直流低壓輸入方式，輸出負載為+RGB四個接口;采用24鍵紅外遙控進行模式選擇調節，實現靜態、跳變、漸變和音頻感應等燈光變化效果，對靜態顏色進行亮度調節，對動態變化進行速度調節;用戶可根據不同類型的音樂選擇相應的音樂感應模式，使燈光與音樂的變化相匹配.

2.技術參數：

工作溫度：-20-60℃

輸入電壓：DC12V

輸出回路：4回路

輸出電流：≦8A

輸出功率：96w

連接方式：共陽

產品尺寸：L50xW35xH22mm

遙控尺寸：L123.5xW55xH7mm

包裝尺寸：L125xW60xH50mm

外箱尺寸：L520xW320xH270mm

3.外型尺寸圖：

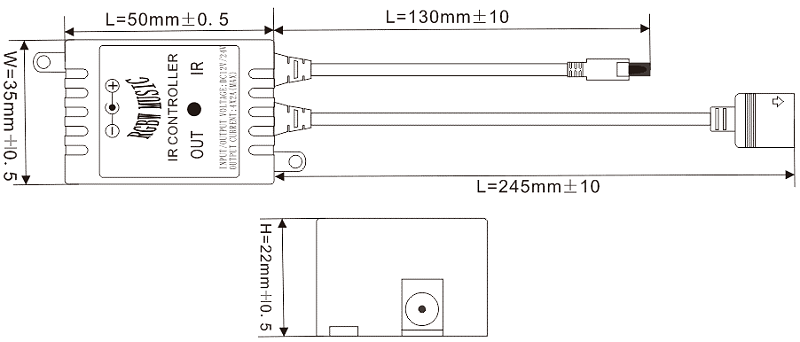

3.1控制器

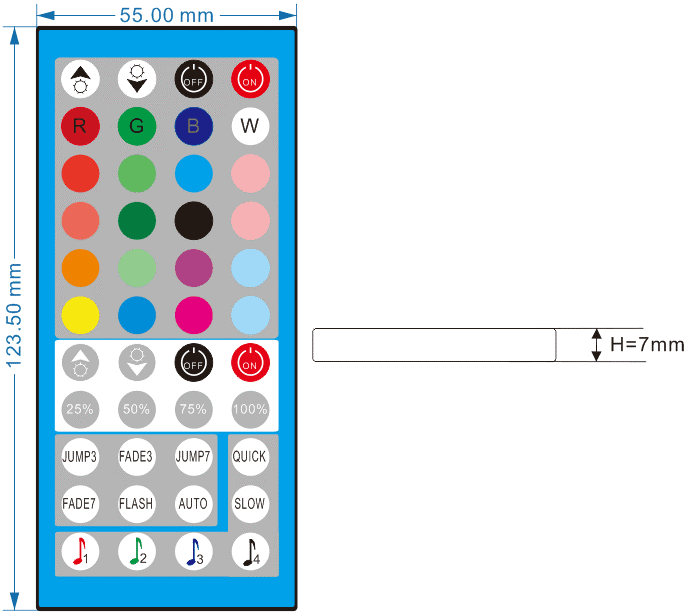

3.2遙控器

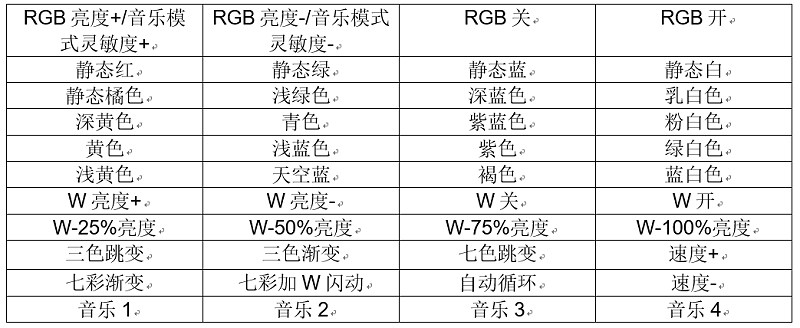

按鍵功能如下：

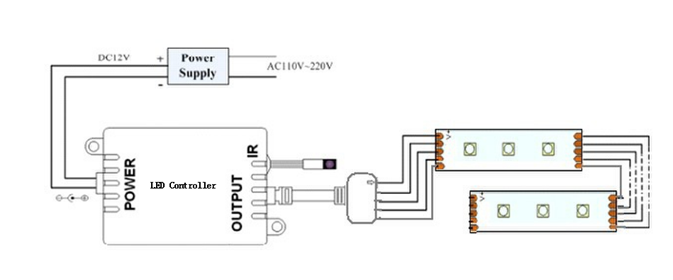

4.應用連接圖示：

注意：先連接負載線，再接電源線;上電前確保連接線之間無短路現象。

5.注意事項：

1、本產品供電電壓為DC12V，不得接到其他電壓上;

2、引出線應按照接線圖提供的顏色和標號，正確接線;

3、本產品不可超負荷使用。
